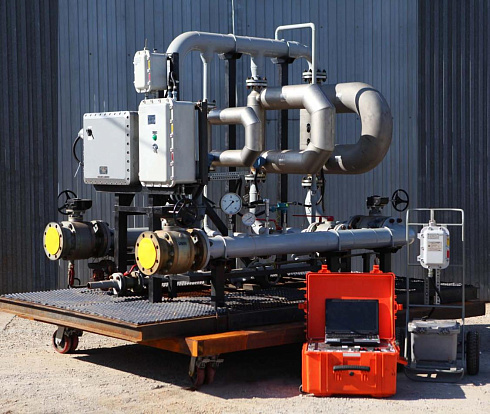

Состав установки:
- Блок технологический (трубопроводы, запорная арматура, первичные измерительные преобразователи);
- Блок обработки информации.
Преимущества установки:
- Компактность;
- Возможность транспортировки любым видом грузового транспорта (в том числе повышенной проходимости)
- Быстрое подключение к технологическому процессу гибкими рукавами
- Отсутствует необходимость в физической линии (кабеле). Передача информации на контроллер оператора с датчиков и первичных преобразователей производится по каналу Wi-Fi на расстояние до 300 метров
- Процесс поверки и контроля метрологических характеристик автоматизирован. Контроллер установки производит мгновенную обработку результатов каждого замера
- Для оформления, хранения, визуализации результатов поверки предусмотрен АРМ оператора на базе мобильного устройства (ноутбук, планшет)
- Высокая оперативность поверки. Поверка преобразователя в минимальной точке расхода занимает не более 1,5 минут
- Отсутствует необходимость в «накапливании» большого количества измеряемой среды для обеспечения технологического режима на период поверки
|
Основные технические характеристики |
|
|---|---|
|
Диапазон измерений массового (объемного) расхода жидкости, т/ч (м3/ч) |
от 4,4 до 409
|
|
Пределы допускаемой относительной погрешности при измерении массы жидкости: при измерении объема жидкости: |
±0,1 % ±0,15 % |
| Температура измеряемой среды, °С |
-10...+50
|
|
Температура окружающей среды, °С |
-40...+45
|
| Диапазон избыточного давления измеряемой среды |
от 0 до 4 МПа
|
| Тип присоединения к технологиям заказчика | 100/150 DN |
|
|
|
|
№ Госреестра СИ |
59890-15
|
|
Регистрационный номер в реестре федерального информационного фонда |
3.2.ВУЮ.0066.2018
|
| Рабочий эталон |
|
Принцип действия
Основан на использовании прямого метода динамических измерений. В качестве эталонов в составе установки применяются счетчики-расходомеры массовые с пределами допускаемой относительной погрешности при измерении массы жидкости ± 0,1 %, при измерении объема жидкости ± 0,15 %.
Программное обеспечение АРМ оператора, установленное в ноутбуке, осуществляет контроль технологических параметров и управление процессом поверки.
Программное обеспечение (ПО) установки защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров путем ввода логина и пароля, ведения журнала событий, доступного только для чтения. Доступ к метрологически значимой части ПО установки для пользователя закрыт.
